argenta Xperta hout

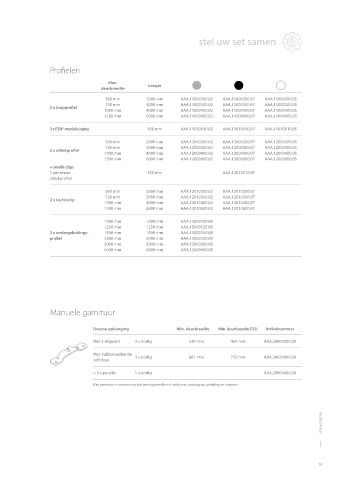

drievoudig parallelle plafondbevestiging 40 mm stel uw set samen

Technische tekeningen Profielen

Max.
deurbreedte Lengte
Parallel plafondbevestiging 1 Parallel plafondbevestiging 2
500 mm 2000 mm AAA.11000200.02 AAA.11000200.07 AAA.11000200.05
152 165 3 x loopprofiel 750 mm 3000 mm AAA.11000300.02 AAA.11000300.07 AAA.11000300.05
11 11 11 11 1000 mm 4000 mm AAA.11000400.02 AAA.11000400.07 AAA.11000400.05
1500 mm 6000 mm AAA.11000600.02 AAA.11000600.07 AAA.11000600.05

3 x ESSI®-module (optie) 100 mm AAA.11010010.02 AAA.11010010.07 AAA.11010010.05
64 64
78 78
500 mm 2000 mm AAA.12000200.02 AAA.12000200.07 AAA.12000200.05
750 mm 3000 mm AAA.12000300.02 AAA.12000300.07 AAA.12000300.05
2 x afdekprofiel
1000 mm 4000 mm AAA.12000400.02 AAA.12000400.07 AAA.12000400.05
1500 mm 6000 mm AAA.12000600.02 AAA.12000600.07 AAA.12000600.05
40 10 40 10 40 40 10 40 10 40
+ smalle clips
1 per meter 100 mm AAA.12010010.07
afdekprofiel
500 mm 2000 mm AAA.12010200.02 AAA.12010200.07
750 mm 3000 mm AAA.12010300.02 AAA.12010300.07
2 x tochtstrip
1000 mm 4000 mm AAA.12010400.02 AAA.12010400.07
1500 mm 6000 mm AAA.12010600.02 AAA.12010600.07
1000 mm 1000 mm AAA.15000100.00
1250 mm 1250 mm AAA.15000125.00
3 x ondergeleidings- 1500 mm 1500 mm AAA.15000150.00
profiel 2000 mm 2000 mm AAA.15000200.00
3000 mm 3000 mm AAA.15000300.00
6000 mm 6000 mm AAA.15000600.00

Manuele garnituur

Dwarse ophanging Min. deurbreedte Min. deurbreedte ESSI Artikelnummer
Met 2 stoppers 3 x nodig 330 mm 424 mm AAA.20000000.00

Met dubbelwerkende 3 x nodig 661 mm 755 mm AAA.20020000.00
softclose

+ 3 x parallel 1 x nodig AAA.20004000.00

Elke garnituur is voorzien van alle benodigde rollen of softclosen, ophanging, geleiding en stoppers.

telescopisch 15 telescopisch

15
10
Hoogteregeling: + - 4 mm
62 63
