argenta Xperta hout

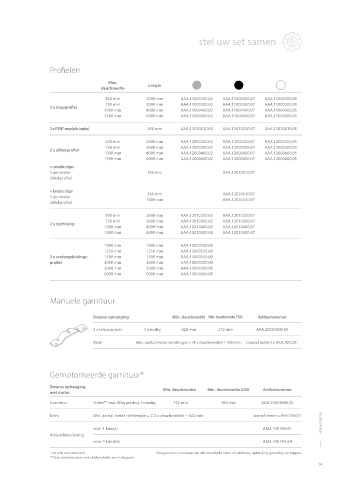

drievoudig telescopische plafondbevestiging 40 mm stel uw set samen

Technische tekeningen Profielen

Max.
deurbreedte Lengte
brede clips smalle clips
500 mm 2000 mm AAA.11000200.02 AAA.11000200.07 AAA.11000200.05
750 mm 3000 mm AAA.11000300.02 AAA.11000300.07 AAA.11000300.05
171 3 x loopprofiel
11 11 1000 mm 4000 mm AAA.11000400.02 AAA.11000400.07 AAA.11000400.05
1500 mm 6000 mm AAA.11000600.02 AAA.11000600.07 AAA.11000600.05
3 x ESSI®-module (optie) 100 mm AAA.11010010.02 AAA.11010010.07 AAA.11010010.05
69 78
500 mm 2000 mm AAA.12000200.02 AAA.12000200.07 AAA.12000200.05
750 mm 3000 mm AAA.12000300.02 AAA.12000300.07 AAA.12000300.05
2 x afdekprofiel
1000 mm 4000 mm AAA.12000400.02 AAA.12000400.07 AAA.12000400.05
1500 mm 6000 mm AAA.12000600.02 AAA.12000600.07 AAA.12000600.05
18 40 10 40 10 40
+ smalle clips
1 per meter 100 mm AAA.12010010.07
afdekprofiel
+ brede clips 100 mm AAA.12020010.07
1 per meter 1000 mm AAA.12020100.07
afdekprofiel

500 mm 2000 mm AAA.12010200.02 AAA.12010200.07
750 mm 3000 mm AAA.12010300.02 AAA.12010300.07
2 x tochtstrip
1000 mm 4000 mm AAA.12010400.02 AAA.12010400.07
1500 mm 6000 mm AAA.12010600.02 AAA.12010600.07
1000 mm 1000 mm AAA.15000100.00
1250 mm 1250 mm AAA.15000125.00
3 x ondergeleidings- 1500 mm 1500 mm AAA.15000150.00
profiel 2000 mm 2000 mm AAA.15000200.00
3000 mm 3000 mm AAA.15000300.00
6000 mm 6000 mm AAA.15000600.00

Manuele garnituur

Dwarse ophanging Min. deurbreedte Min. deurbreedte ESSI Artikelnummer

3 x telescopisch 1 x nodig 426 mm 472 mm AAA.20005000.00
Riem Min. aantal meter riemlengte = (4 x deurbreedte) + 400 mm (aantal meter) x AK9.709.001

Gemotoriseerde garnituur*

Dwarse ophanging Min. deurbreedte Min. deurbreedte ESSI Artikelnummer
met motor

Garnituur A-slide** (max. 40 kg per deur, 1 x nodig) 742 mm 805 mm AAA.20033000.00
telescopisch 15 Riem Min. aantal meter riemlengte = (12 x deurbreedte) + 600 mm (aantal meter) x AK9.709.001 telescopisch

voor 1 kanaal
AM3.100.104.61
15 Afstandsbediening
10 voor 4 kanalen AM3.100.104.64
* zie p.66 voor meer info Elke garnituur is voorzien van alle benodigde rollen of softclosen, ophanging, geleiding en stoppers.
Hoogteregeling: + - 4 mm
** Niet combineerbaar met afdekprofielen en eindkappen
