argenta Xperta glas

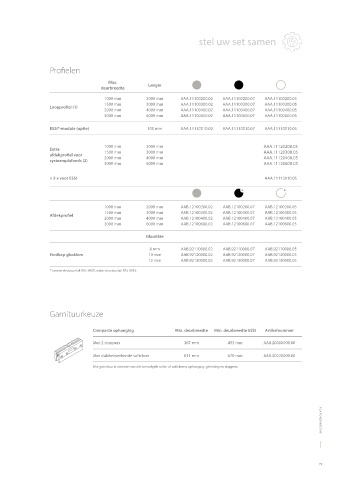

Xperta invisible 8/10/12 mm stel uw set samen

Technische tekeningen Profielen

Max.
deurbreedte Lengte
Voor systeemplafond (1+2) Voor gipsplaat (1)
1000 mm 2000 mm AAA.11100200.02 AAA.11100200.07 AAA.11100200.05
1500 mm 3000 mm AAA.11100300.02 AAA.11100300.07 AAA.11100300.05
Loopprofiel (1)
2000 mm 4000 mm AAA.11100400.02 AAA.11100400.07 AAA.11100400.05
3000 mm 6000 mm AAA.11100600.02 AAA.11100600.07 AAA.11100600.05
64 60
ESSI®-module (optie) 100 mm AAA.11110010.02 AAA.11110010.07 AAA.11110010.05

55 55
12,5 1000 mm 2000 mm AAA.11120200.05
Extra 1500 mm 3000 mm AAA.11120300.05
afdekprofiel voor 2000 mm 4000 mm AAA.11120400.05
systeemplafonds (2)
3 3000 mm 6000 mm AAA.11120600.05
32 32 3
+ 2 x voor ESSI AAA.11113010.05

* *
8, 10 of 12 8, 10 of 12

1000 mm 2000 mm AAB.12100200.02 AAB.12100200.07 AAB.12100200.05
1500 mm 3000 mm AAB.12100300.02 AAB.12100300.07 AAB.12100300.05
Afdekprofiel
2000 mm 4000 mm AAB.12100400.02 AAB.12100400.07 AAB.12100400.05
3000 mm 6000 mm AAB.12100600.02 AAB.12100600.07 AAB.12100600.05
Glasdikte

8 mm AAB.92110000.02 AAB.92110000.07 AAB.92110000.05
Eindkap glasklem 10 mm AAB.92120000.02 AAB.92120000.07 AAB.92120000.05
12 mm AAB.92130000.02 AAB.92130000.07 AAB.92130000.05

* zwarte structuurlak RAL 9005, witte structuurlak RAL 9016

Garnituurkeuze

Compacte ophanging Min. deurbreedte Min. deurbreedte ESSI Artikelnummer
Met 2 stoppers 367 mm 453 mm AAB.20000000.00

Met dubbelwerkende softclose 611 mm 670 mm AAB.20020000.00

Elke garnituur is voorzien van alle benodigde rollen of softclosen, ophanging, geleiding en stoppers.

plafondinbouw plafondinbouw

10 10
Hoogteregeling: +0 / - 5 mm Hoogteregeling: +0 / - 5 mm

78 79
