argenta Xperta hout
plafondbevestiging symmetrisch 50/54 mm stel uw set samen

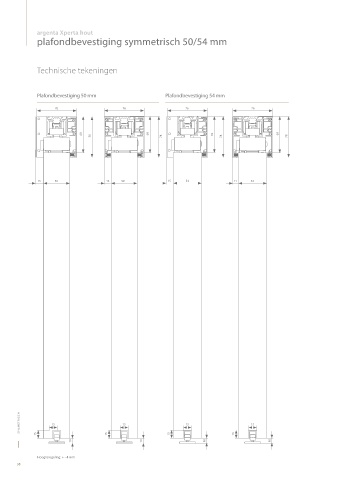

Technische tekeningen Profielen

Max.
deurbreedte Lengte
Plafondbevestiging 50 mm Plafondbevestiging 54 mm
500 mm 2000 mm AAA.11000200.02 AAA.11000200.07 AAA.11000200.05
750 mm 3000 mm AAA.11000300.02 AAA.11000300.07 AAA.11000300.05
76 76 76 76 Loopprofiel 1000 mm 4000 mm AAA.11000400.02 AAA.11000400.07 AAA.11000400.05
1500 mm 6000 mm AAA.11000600.02 AAA.11000600.07 AAA.11000600.05

ESSI®-module (optie) 100 mm AAA.11010010.02 AAA.11010010.07 AAA.11010010.05
69 78 69 78 69 78 69 78
500 mm 2000 mm AAA.12000200.02 AAA.12000200.07 AAA.12000200.05
750 mm 3000 mm AAA.12000300.02 AAA.12000300.07 AAA.12000300.05
Afdekprofiel
1000 mm 4000 mm AAA.12000400.02 AAA.12000400.07 AAA.12000400.05
1500 mm 6000 mm AAA.12000600.02 AAA.12000600.07 AAA.12000600.05
+ brede clips 100 mm AAA.12020010.07
1 per meter 1000 mm AAA.12020100.07
afdekprofiel
15 50 13 50 15 54 11 54
Set eindkappen AAA.92040000.02 AAA.92040000.07 AAA.92040000.05

500 mm 2000 mm AAA.12010200.02 AAA.12010200.07
750 mm 3000 mm AAA.12010300.02 AAA.12010300.07
Tochtstrip
1000 mm 4000 mm AAA.12010400.02 AAA.12010400.07
1500 mm 6000 mm AAA.12010600.02 AAA.12010600.07

1000 mm 1000 mm AAA.15000100.00
1250 mm 1250 mm AAA.15000125.00
Ondergeleidings- 1500 mm 1500 mm AAA.15000150.00
profiel 2000 mm 2000 mm AAA.15000200.00
3000 mm 3000 mm AAA.15000300.00
6000 mm 6000 mm AAA.15000600.00

Manuele garnituur

Dwarse ophanging Min. deurbreedte Min. deurbreedte ESSI Artikelnummer

Symmetrisch 427 mm 518 mm AAA.20001000.00

Riem Min. aantal meter riemlengte = (8 x deurbreedte) + 200 mm (aantal meter) x AK9.709.001

Gemotoriseerde garnituur*

Dwarse ophanging Min. deurbreedte Min. deurbreedte ESSI Artikelnummer
met motor
Garnituur A-slide (max. 60 kg per deur) 542 mm 542 mm AAA.20031000.00

Riem Min. aantal meter riemlengte = (8 x deurbreedte) + 200 mm (aantal meter) x AK9.709.001
symme trisch 15 15 15 15 voor 1 kanaal AM3.100.104.61 symme trisch

15 15 15 15 Afstandsbediening
10 10 10 10 voor 4 kanalen AM3.100.104.64

* zie p.66 voor meer info Elke garnituur is voorzien van alle benodigde rollen of softclosen, ophanging, geleiding en stoppers.
Hoogteregeling: + - 4 mm
