Page 25 - L3000077-BR-ARLU-Xperta_0124_NL_LR
P. 25
argenta Xperta hout

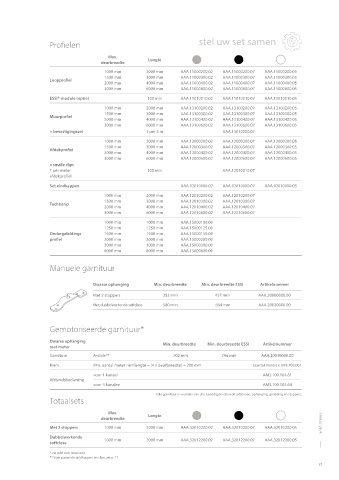

muurbevestiging 40/44 mm met plint Profielen stel uw set samen
Max.
deurbreedte Lengte
Technische tekeningen 1000 mm 2000 mm AAA.11000200.02 AAA.11000200.07 AAA.11000200.05
1500 mm 3000 mm AAA.11000300.02 AAA.11000300.07 AAA.11000300.05
Loopprofiel
2000 mm 4000 mm AAA.11000400.02 AAA.11000400.07 AAA.11000400.05
3000 mm 6000 mm AAA.11000600.02 AAA.11000600.07 AAA.11000600.05
Muurbevestiging 40 mm Muurbevestiging 44 mm
ESSI®-module (optie) 100 mm AAA.11010010.02 AAA.11010010.07 AAA.11010010.05
1000 mm 2000 mm AAA.13100200.02 AAA.13100200.07 AAA.13100200.05
1500 mm 3000 mm AAA.13100300.02 AAA.13100300.07 AAA.13100300.05
Muurprofiel
68 68 2000 mm 4000 mm AAA.13100400.02 AAA.13100400.07 AAA.13100400.05
3000 mm 6000 mm AAA.13100600.02 AAA.13100600.07 AAA.13100600.05
+ bevestigingsset 1 per 3 m AAA.13010000.07
1000 mm 2000 mm AAA.12000200.02 AAA.12000200.07 AAA.12000200.05
69 78 69 78 Afdekprofiel 1500 mm 3000 mm AAA.12000300.02 AAA.12000300.07 AAA.12000300.05
2000 mm 4000 mm AAA.12000400.02 AAA.12000400.07 AAA.12000400.05
3000 mm 6000 mm AAA.12000600.02 AAA.12000600.07 AAA.12000600.05
+ smalle clips
1 per meter 100 mm AAA.12010010.07
afdekprofiel
13 44
15 40 Set eindkappen AAA.92010000.02 AAA.92010000.07 AAA.92010000.05
1000 mm 2000 mm AAA.12010200.02 AAA.12010200.07
1500 mm 3000 mm AAA.12010300.02 AAA.12010300.07
Tochtstrip
2000 mm 4000 mm AAA.12010400.02 AAA.12010400.07
3000 mm 6000 mm AAA.12010600.02 AAA.12010600.07
1000 mm 1000 mm AAA.15000100.00
1250 mm 1250 mm AAA.15000125.00
Ondergeleidings- 1500 mm 1500 mm AAA.15000150.00
profiel 2000 mm 2000 mm AAA.15000200.00
3000 mm 3000 mm AAA.15000300.00
6000 mm 6000 mm AAA.15000600.00
Manuele garnituur
Dwarse ophanging Min. deurbreedte Min. deurbreedte ESSI Artikelnummer
Met 2 stoppers 352 mm 437 mm AAA.20000000.00
Met dubbelwerkende softclose 580 mm 664 mm AAA.20020000.00
Gemotoriseerde garnituur*
Dwarse ophanging Min. deurbreedte Min. deurbreedte ESSI Artikelnummer
met motor
Garnituur A-slide** 702 mm 794 mm AAA.20030000.00
Riem Min. aantal meter riemlengte = (4 x deurbreedte) + 200 mm (aantal meter) x AK9.709.001
voor 1 kanaal AM3.100.104.61
Afstandsbediening
voor 4 kanalen AM3.100.104.64
Elke garnituur is voorzien van alle benodigde rollen of softclosen, ophanging, geleiding en stoppers.
Totaalsets
Max. Lengte
enkele deur 15 15 Met 2 stoppers deurbreedte 2000 mm AAA.32010200.02 AAA.32010200.07 AAA.32010200.05 enkele deur
1000 mm
15 15 Dubbelwerkende 1000 mm 2000 mm AAA.32012200.02 AAA.32012200.07 AAA.32012200.05
10 10 softclose
* zie p.66 voor meer info
Hoogteregeling: + - 4 mm ** Voor passende eindkappen en clips, zie p. 17.
24 25
