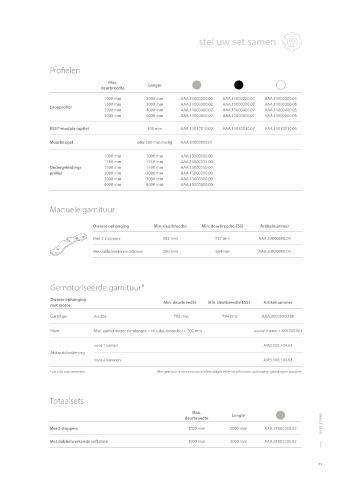

Page 19 - L3000077-BR-ARLU-Xperta_0124_NL_LR

argenta Xperta hout
muurbevestiging 40/44 mm zonder plint met beugels stel uw set samen

Technische tekeningen Profielen

Max.
deurbreedte Lengte
Muurbevestiging 40 mm Muurbevestiging 44 mm
1000 mm 2000 mm AAA.11000200.02 AAA.11000200.07 AAA.11000200.05
1500 mm 3000 mm AAA.11000300.02 AAA.11000300.07 AAA.11000300.05
Loopprofiel
2000 mm 4000 mm AAA.11000400.02 AAA.11000400.07 AAA.11000400.05
3000 mm 6000 mm AAA.11000600.02 AAA.11000600.07 AAA.11000600.05

ESSI®-module (optie) 100 mm AAA.11010010.02 AAA.11010010.07 AAA.11010010.05
89 89 Muurbeugel elke 500 mm nodig AAA.01000000.01
64 64
1000 mm 1000 mm AAA.15000100.00
1250 mm 1250 mm AAA.15000125.00
Ondergeleidings- 1500 mm 1500 mm AAA.15000150.00
profiel 2000 mm 2000 mm AAA.15000200.00
0-5 40 0-3 44 3000 mm 3000 mm AAA.15000300.00
6000 mm 6000 mm AAA.15000600.00

Manuele garnituur

Dwarse ophanging Min. deurbreedte Min. deurbreedte ESSI Artikelnummer

Met 2 stoppers 352 mm 437 mm AAA.20000000.00
Met dubbelwerkende softclose 580 mm 664 mm AAA.20020000.00

Gemotoriseerde garnituur*

Dwarse ophanging Min. deurbreedte Min. deurbreedte ESSI Artikelnummer
met motor

Garnituur A-slide 702 mm 794 mm AAA.20030000.00

Riem Min. aantal meter riemlengte = (4 x deurbreedte) + 200 mm (aantal meter) x AK9.709.001

voor 1 kanaal AM3.100.104.61
Afstandsbediening
voor 4 kanalen AM3.100.104.64

* zie p.66 voor meer info Elke garnituur is voorzien van alle benodigde rollen of softclosen, ophanging, geleiding en stoppers.

Totaalsets

Max. Lengte
enkele deur 15 15 Met 2 stoppers 1000 mm 2000 mm AAA.31000200.02 enkele deur
deurbreedte
15
10 15 10
Met dubbelwerkende softclose 1000 mm 2000 mm AAA.31002200.02

Hoogteregeling: + - 4 mm
